Specificații diode LED IR 810nm 3535 SMD
| Numele produsului | Dioda LED IR 810nm 3535 SMD |
| Numărul piesei | GT-3535R805-1CC0-G1D2M |
| Marca chips-uri | Taiwan Epileds |
| Marca producătorului pe etichetă |
Marca GMKJ Fabricat de Guangmai Technology Co., Ltd, cu sediul în orașul Shenzhen, China |
| Intrare |
1,4-1,8vdc cu IFmax 700mA |
| Flux luminos/ radiant | 400-600mW la 700mA |
| Eficiența luminii | Leduri infraroșii invizibile, fără LM/W disponibil |
| Lungime de undă/Culoare |
Lungime de undă de vârf 805-810 nm
Altă lungime de undă disponibilă aici în lungime de undă în infraroșu: 730-740 nm; 805-810 nm; 830-835 nm; 845-855 nm; 900-910 nm; 940-950 nm;
Lungime de undă SWIR disponibilă în: 1040-1050 nm; 1060-1080 nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580 nm; 1600-1650nm; |
| Putere |
1-3 wați |
| Materialul ambalajului |
Ceramica AL2O3, led smd 3.5x3.5mm |
| Unghiul de iluminare |
Unghi de iluminare de 120 de grade, lentilă din silicon dom (Stocul obișnuit, cantitatea mică este OK) Unghi de iluminare de 90 de grade, lentilă din silicon dom (MOQ 2000 buc) Unghi de iluminare de 60 de grade, lentilă din silicon dom (MOQ 2000 buc) Unghi de iluminare de 30 de grade, lentilă din silicon dom (MOQ 2000 buc) |
| Preţ | Vă rugăm să contactați GMKJ pentru preț |
| Cantitatea minima de comanda |
Depinde de disponibilitatea stocului: Dacă avem gata să expediem stoc, atunci chiar și 100 de bucăți cu scop de testare a mostrelor sunt acceptabile aici. Dacă nu există stoc, atunci avem nevoie de cantitate minimă de comandă cu cel puțin 1.000 de bucăți cu 1 pachet de rolă. |
| garanție | 4 ani |
| Serviciu OEM |
1. Piese SKD disponibile; 2. Matricea LED personalizată cu dimensiunea de care aveți nevoie este OK aici. |
| Numărul piesei | Putere | Lungime de undă | Marca chips-uri | Specificații de intrare | ||
| GT-3535R700-G1D2 | 1-3W | 700-710 nm | Taiwan Epileds 42mil | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740nm | Taiwan Epileds 27mil | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740nm | Sugerat! Shilan 45mil, putere optică mare/ 30 grade, 60 grade, 90 grade, 120 grade | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760 nm | Taiwan Epileds 42mil | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765 nm | Taiwan Epileds 42mil | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790 nm | Taiwan Epileds 42mil | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | Taiwan Epileds 42mil | 1.5V max 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epileds 42mil, Nano Stack high mW/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 3V max 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | Taiwan Epileds 42mil | 1.5V max 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855 nm (sugerat) | China Shilan 26mil, mW mare/ 30 grade, 60 grade, 90 grade, 120 grade | 1.5V max 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855 nm (sugerat) | China Shilan 36mil, mW mare/ 30 grade, 60 grade, 90 grade, 120 grade | 1.5V max 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855 nm (sugerat) | China Shilan 42mil, mW mare/ 30 grade, 60 grade, 90 grade, 120 grade | 1.5V max 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855 nm (sugerat) | China Shilan 42mil, mW mare/ 30 grade, 60 grade, 90 grade, 120 grade | 1.5V max 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1.5V max 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 3V max 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | China Sanan 42mil, Nano Stack/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 3V max 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | Taiwan Epileds 42mil | 1.5V max 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | Taiwan Epileds 42mil | 1.5V max 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Taiwan Epileds 28mil | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1.5V max 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm (sugerat) 500-700mW | China Sanan 42mil / 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1.5V max 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 3V max 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | China Sanan 42mil, Nano Stack/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 3V max 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Taiwan Epileds 28mil | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985 nm | Taiwan Epileds 42mil | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1,0-1,4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | China Sanan 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1,0-1,4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 1,0-1,4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epileds 42mil/ 30 de grade, 60 de grade, 90 de grade, 120 de grade | 0,6-1,2V 700mA | ||

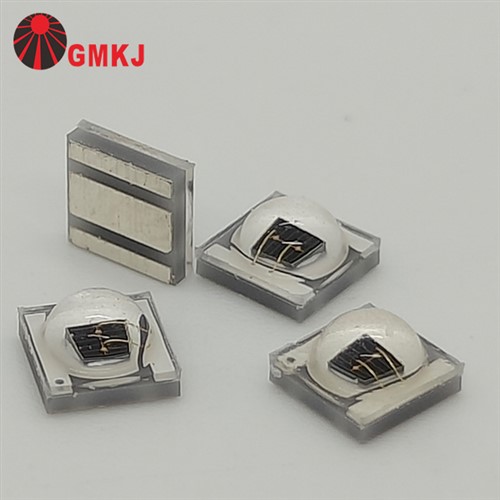

Dioda LED IR 810nm 3535 SMD pimagine
 |
 |
|
Unghi de iluminare de 120 de grade, lentilă din silicon cu dom de 120 de grade |
Unghi de iluminare de 90 de grade, lentilă din silicon dom (MOQ 2000 buc) Unghi de iluminare de 60 de grade, lentilă din silicon dom (MOQ 2000 buc) Unghi de iluminare de 30 de grade, lentilă din silicon dom (MOQ 2000 buc) |
PCBA LED din aluminiu asamblat de GMKJ (desenul PCB și BOM furnizate de clienții noștri)
GMKJ are propria noastră-linie de asamblare a plăcilor PCB LED SMT, inclusiv mașină automată de cules și plasat, mașină automată de aplicare a pastei de lipit, cuptor de refluere la temperatură înaltă.
Putem realiza asamblarea plăcilor PCB cu LED-uri pentru clienții noștri dacă ne pot furniza desenele plăcilor PCB și lista BOM a plăcilor PCB.
Dimensiunea diodei LED IR 810nm 3535 SMD
Dioda LED IR 810nm 3535 SMDSpecificații electrice
|
Parametru |
Simbol |
Condiții |
Min |
Mediu |
Max |
Unități |
|
Tensiune directă |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Joncțiune de rezistență termică La bord |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
gradC/W |
|
RadiantFlux |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Vârflungime de undă |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Curent invers |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Unghi de vizualizare [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
De ce LED-urile de 810 nm sunt utilizate pe scară largă pentru lumina roșie pentru terapie? Care este avantajul său în comparație cu lungimea de undă de 850 nm?
810nm este utilizat în mod obișnuit în terapia roșu/NIR, în principal pentru că este aproape de unul dintre vârfurile de absorbție ale enzimelor mitocondriale (cum ar fi citocrom c oxidaza). În termeni simpli, organismul poate „utiliza” această lungime de undă ceva mai eficient, astfel încât efectul de fotobiomodulație este de obicei considerat mai puternic.
Comparativ cu 850nm:
Eficacitate:
810nm este în general văzută ca fiind mai „activ din punct de vedere biologic”, așa că este adesea folosit în aplicații mai profesionale sau de tip medical-.
Penetrare:
850nm poate pătrunde puțin mai adânc în țesut, în timp ce 810nm este încă adânc, dar este absorbit puțin mai mult pe parcurs.
Eficienţă:
LED-urile de 850 nm sunt de obicei mai eficiente și mai ușor de obținut o putere mai mare, motiv pentru care sunt foarte comune în produsele comerciale.
Vizibilitate:
850nm are o strălucire roșie slabă, în timp ce 810nm este aproape complet invizibil.
Deci in practica:
810nm este adesea ales atunci când accentul este mai mult pe performanța terapiei
850nm este utilizat pe scară largă atunci când eficiența, costul și puterea de ieșire sunt mai importante
Ambele sunt utilizate pe scară largă, doar cu priorități ușor diferite
Puteți descărca fișa de date de pe această pagină pentru LED-urile SMD aferente.
Dacă aveți nevoie de mai multe detalii, cum ar fi prețul, cantitatea minimă de comandă, starea stocului și timpul de livrare, vă rugăm să contactați direct LED-urile GMKJ!
