Iluminare UV de 400 nm pentru sisteme de fluorescență și viziune
| Numărul piesei |
GTY-3535P400-1CC0-S1E5M
|
| Lungime de undă de vârf | 400 nm |
| Putere nominală | 3W |
| Tip pachet | 3535 Ceramica |

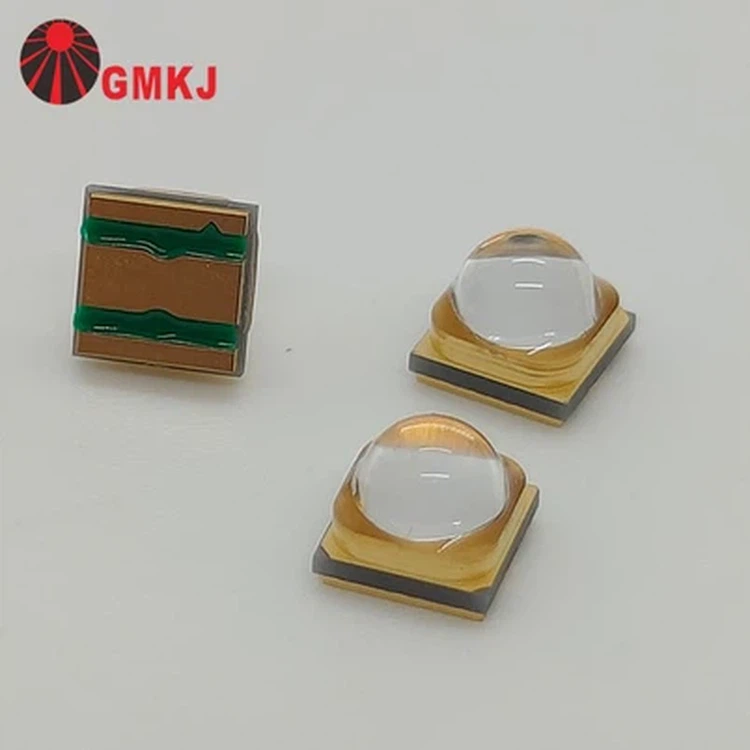

| Unghi de vizualizare | 30 de grade / 60 de grade / 90 de grade / 120 de grade |
| Curent direct | 1000mA |
| Aplicații | Inspecție de fluorescență Iluminare UV Viziunea artificială Detectie industriala |
| Temperatura de operare | -40 de grade până la +85 grade |

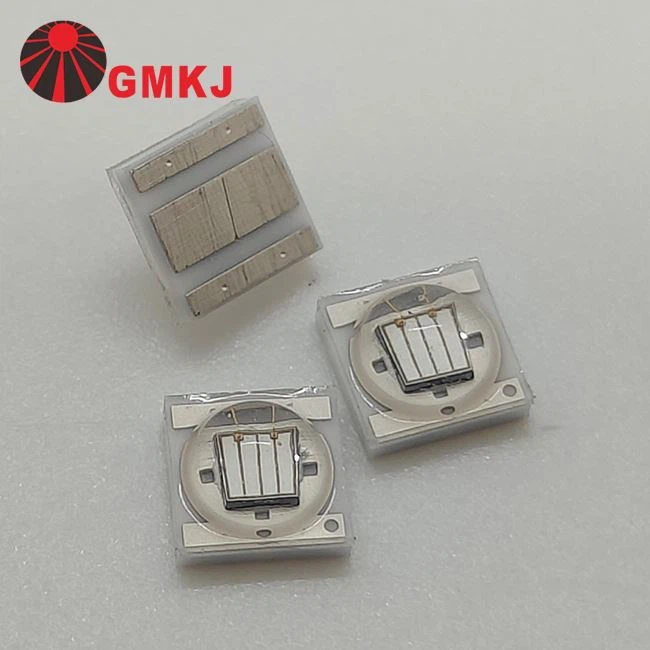

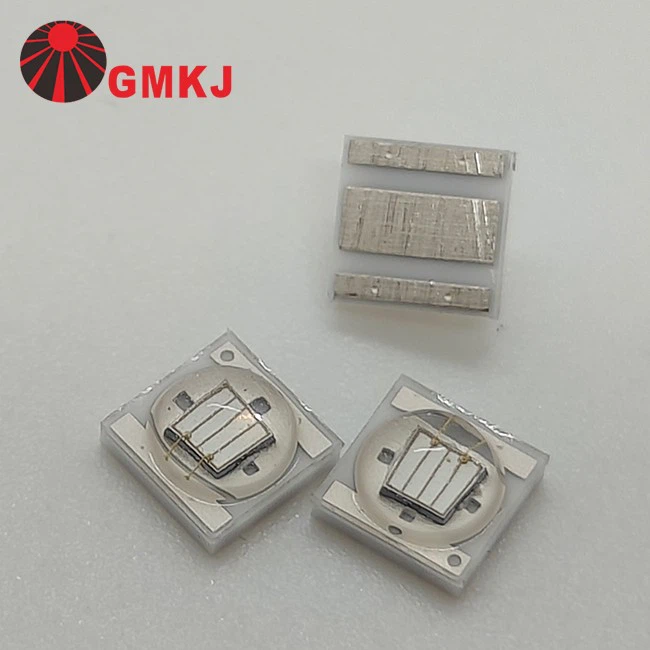

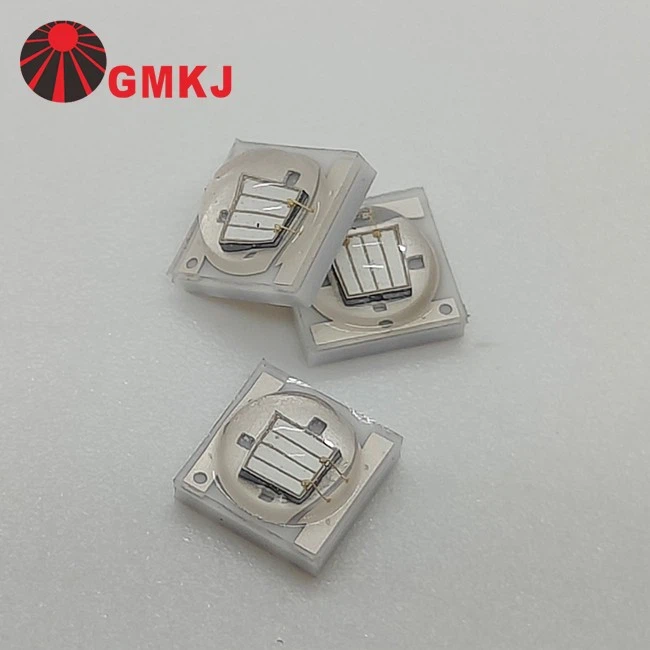

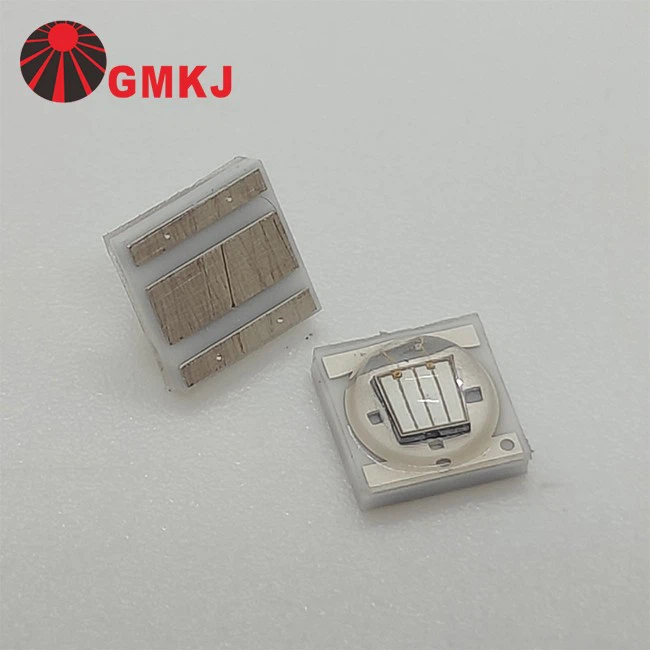

Structura pachetului LED UV 400nm 3535
|
|
|
|
| Ieșire aproape de-UV la 400 nm | Pachet ceramic 3535 pentru stabilitate termică | Potrivit pentru iluminat cu fluorescență și inspecție |

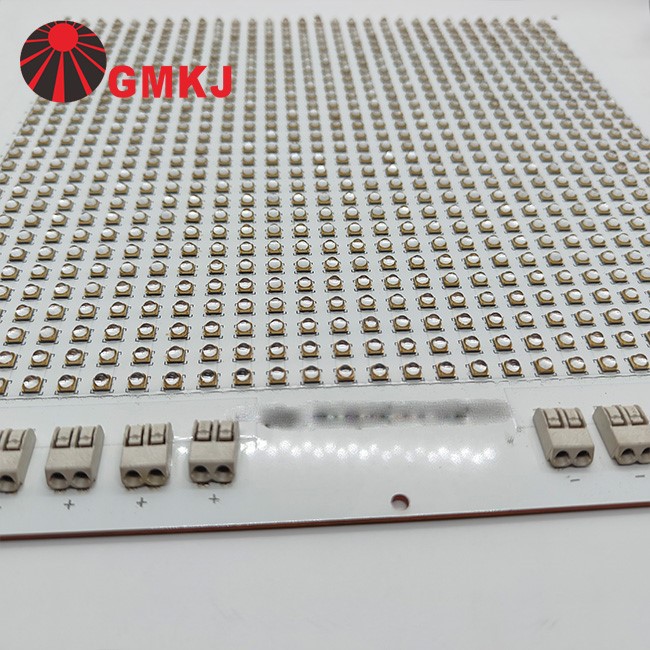

LED UV 400nm 3535 montat pe PCB cu miez metalic
Ieșire uniformă de iluminare UV de 400 nm
Dimensiuni mecanice de 400nm 3535 UV LED
Performanță electrică de 400 nm 3535 UV LED
Următoarele valori electrice reprezintă condiții tipice de funcționare pentru o performanță stabilă de iluminare UV aproape de-.
|
Parametru |
Simbol |
Condiții |
Min |
Mediu |
Max |
Unități |
| Tensiune directă (Vf) |
VF |
IF=700mA |
3.20 |
-- |
3.60 |
V |
|
Joncțiune de rezistență termică la bord (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
gradul /W |
|
Ieșire radiantă (光功率) |
Φe |
IF=700mA |
1200 |
-- |
1600 |
mW |
|
Lungime de undă de vârf (峰值波长) |
λp |
IF=700mA |
400 |
-- |
410 |
nm |
|
Coeficientul de temperatură al tensiunii directe (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grad |
|
Curent invers (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Unghi de vizualizare [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Aceste caracteristici electrice susțin producția consistentă necesară pentru diferențierea materialului și analiza răspunsului spectral. |
Aplicații ale iluminării UV de 400 nm
Materialele și condițiile de suprafață diferite pot prezenta un comportament unic de răspuns la iluminare aproape-UV.
La aproximativ 400 nm, lumina violetă este adesea folosită în aplicații care implică excitarea fluorescenței, inspecția suprafeței și contrastul îmbunătățit al imaginii.
Mediile tipice de aplicare includ:
Sisteme de inspecție prin fluorescență
Echipament de întărire UV
Iluminare cu viziune artificială
Inspecția defectelor de suprafață
Sisteme de imagistică industrială
Informațiile tehnice și opțiunile de configurare pentru LED-ul UV 400nm 3535 sunt disponibile în funcție de diferite cerințe ale aplicației.
GMKJ poate suporta, de asemenea, unghiuri de fascicul personalizate și configurații optice pentru proiecte specializate de iluminare UV.
Suport tehnic și discuții despre proiect
Pentru selectarea lungimii de undă, asistență pentru aplicații sau solicitări de mostre legate de LED-urile UV, vă rugăm să contactați:
Jennin
GMKJ LED|Soluții UV
E-mail: gmkj06@gmleds.com
WhatsApp: +86-18878641376
