LED SMD de înaltă tensiune 1,5W 9V EMC 3030

Specificații LED de înaltă tensiune 1,5 W 9 V EMC 3030 SMD:

Numele produsului	LED SMD de înaltă tensiune 1,5W 9V EMC 3030
Numărul piesei	GE-3030W400-3CZ-J2B2D0-R80
Marca chips-uri	China Sanan 22*40mil sau USA Bridgelux 22*40mil cu 4 jetoane în interior
Intrare	8.6-9.2vdc intrare tensiune; 150mA cu putere nominală de 1,5W;
Flux	160-180lm/w la 1,5W 150mA; 220-240lm flux total;
Eficiența luminii	160-180lm/w la 1,5W 150mA;
Culoare	2700K, 3000K, 4000K, 5000K, 5700K și 6500K disponibile. CRI can be Ra>70, Ra>80 opțional SDCM<5 with good lighting consistency;
Putere	Max drive 150mA la 1,5 Watt
Material de ambalaj	Pachet plat EMC cu cupru
Unghiul de iluminare	120 de grade
Marca și producătorul	GMLED-uri, GMKJ
garanție	4 ani
Serviciu OEM	1. Piese SKD disponibile; 2. Serviciul de asamblare a LED-urilor plăci pcb din aluminiu este disponibil și aici.

De ce trebuie să folosim led-uri 3030 smd de 6v și 9v în loc de led-uri 3030 smd de 3vdc?

Atunci când proiectați circuite de iluminat cu LED-uri, în special cu LED-uri SMD 3030 de mare putere, decizia de a utiliza LED-uri de 6V sau 9V în loc de LED-uri de 3V se rezumă la câteva avantaje electrice cheie care fac conexiunea în serie mai eficientă și mai practică pentru rețele de LED-uri mai mari și mai complexe. Iată o explicație a motivului pentru care ai prefera6Vsau9V

LED-uri SMD 3030conectat înseriemai degrabă decât utilizareaLED-uri de 3Vconectat înparalel:

1. Eficiență în gestionarea tensiunii și a curentului

Conexiune în serie cu LED-uri de 6V sau 9V: Când LED-urile sunt conectate în serie, tensiunea pe fiecare LED se adună, dar curentul rămâne același pe tot șirul. De exemplu, dacă conectați două LED-uri de 6V în serie, tensiunea totală necesară este de 12V, dar curentul care curge prin fiecare LED este același. Acest lucru face cerințele de alimentare mai ușor de gestionat, mai ales atunci când se utilizează surse de alimentare cu tensiune mai mare (de exemplu, 12V sau 24V).

Conexiune paralelă cu LED-uri de 3V: Când LED-urile sunt conectate în paralel, tensiunea pe toate LED-urile rămâne aceeași, dar curentul pentru fiecare LED poate varia, necesitând rezistențe individuale de limitare a curentului sau un driver sofisticat pentru a asigura o distribuție uniformă a curentului. Acest lucru poate duce la ineficiență și la costuri mai mari în ceea ce privește componentele și complexitatea.

2. Sarcina de curent redusă pe sursa de alimentare

Conexiune în serie: Cu LED-uri de 6V sau 9V, deoarece curentul rămâne constant pe toate LED-urile din serie, puteți utiliza un singur driver de curent constant care alimentează întregul șir de LED-uri. Acest lucru are ca rezultat un sistem mai stabil cu stres redus asupra sursei de alimentare.

Conexiune paralelă: În configurațiile paralele, curentul este împărțit între ramuri, ceea ce înseamnă că fiecare ramură poate absorbi cantități diferite de curent, care pot fi ineficiente și pot duce la supraîncălzire sau la necesitatea unor surse de alimentare mai robuste (și mai scumpe).

3. Drivere mai simple și mai rentabile

Conexiune în serie: Folosind LED-uri cu tensiune mai mare (6V sau 9V) înseamnă că puteți utiliza drivere mai simple și mai rentabile. De exemplu, o sursă de alimentare de 12V sau 24V poate conduce mai multe LED-uri conectate în serie, eliminând necesitatea circuitelor complexe care reglează curentul pentru fiecare ramură paralelă.

Conexiune paralelă: Cu LED-uri de 3V în paralel, veți avea nevoie de un driver de curent constant mai complex pentru fiecare LED individual sau pentru fiecare grup paralel pentru a asigura o distribuție uniformă a curentului, adăugând atât complexitatea, cât și costul sistemului.

4. O mai bună disipare a căldurii

Configurație în serie: Intrucat curentul ramane constant intr-un circuit in serie, caldura generata de fiecare LED tinde sa fie mai uniforma, iar managementul termic devine mai usor. LED-urile cu tensiune mai mare au adesea o disipare termică mai bună, deoarece sunt proiectate pentru aplicații mai robuste.

Configurație paralelă: Dacă fiecare LED în paralel atrage curenți diferiți, unele LED-uri s-ar putea supraîncălzi din cauza distribuției neuniforme a curentului, ceea ce poate duce la defecțiuni sau la reducerea duratei de viață.

5. Risc redus de dezechilibru de tensiune

Configurație în serie: Când LED-urile sunt în serie, dacă un LED se defectează, întregul șir de serie nu va mai funcționa, dar cel puțin puteți detecta cu ușurință problema. De asemenea, deoarece fiecare LED are același curent care circulă prin el, nu există riscul ca un LED să atragă mai mult curent decât celelalte, ceea ce poate duce la defecțiuni premature în conexiunile paralele.

Configurație paralelă: Într-o configurație paralelă, dacă un LED se defectează sau se confruntă cu o cădere de tensiune, celelalte LED-uri din aceeași ramură pot fi afectate, provocând luminozitate neuniformă sau supraîncărcarea driverului.

6. Complexitate redusă în proiectarea circuitelor

Conexiune în serie: Utilizarea LED-urilor de 6V sau 9V în serie reduce nevoia de componente suplimentare, cum ar fi rezistențe sau drivere specializate pentru reglarea curentului, simplificând proiectarea circuitului.

Conexiune paralelă: Pentru LED-urile de 3V conectate în paralel, designul circuitului devine mai complicat datorită necesității unui control precis al curentului pentru fiecare ramură paralelă, făcându-l mai puțin eficient și mai costisitor de implementat.

7. Scalabilitate crescută

Conexiune în serie: LED-urile conectate în serie sunt mai ușor de scalat în sus sau în jos, în funcție de tensiunea sursei de alimentare. Puteți adăuga cu ușurință mai multe LED-uri la șirul de serie dacă aveți nevoie de luminozitate mai mare sau puteți reduce numărul de LED-uri dacă este nevoie de o putere mai mică de lumină.

Conexiune paralelă: În configurații paralele, adăugarea mai multor LED-uri poate deveni mai complicată, deoarece curentul prin fiecare ramură trebuie echilibrat cu grijă, necesitând drivere mai sofisticate.

Rezumatul avantajelor utilizării LED-urilor de 6V/9V în serie:

Gestionare simplă a energiei: Mai ușor de gestionat tensiunea și curentul cu un singur driver.

Soferi rentabili: Mai ușor de utilizat drivere standard de tensiune (de exemplu, 12V sau 24V) în locul sistemelor complexe de reglare a curentului.

Gestionare mai bună a căldurii: disipare mai consistentă a căldurii și risc redus de supraîncălzire.

Complexitate mai mică: Sunt necesare mai puține componente pentru un sistem stabil și eficient.

Fiabilitate îmbunătățită a sistemului: Risc mai mic de dezechilibru și eșec curent.

Prin utilizareaLED-uri de 6V sau 9Vîntr-oconfigurație de serie, sistemul general este mai eficient, mai simplu de proiectat și mai ușor de scalat, motiv pentru care această abordare este adesea preferată în aplicațiile de iluminat de mare putere, cum ar fi luminile stradale, iluminatul industrial sau panourile LED mari.

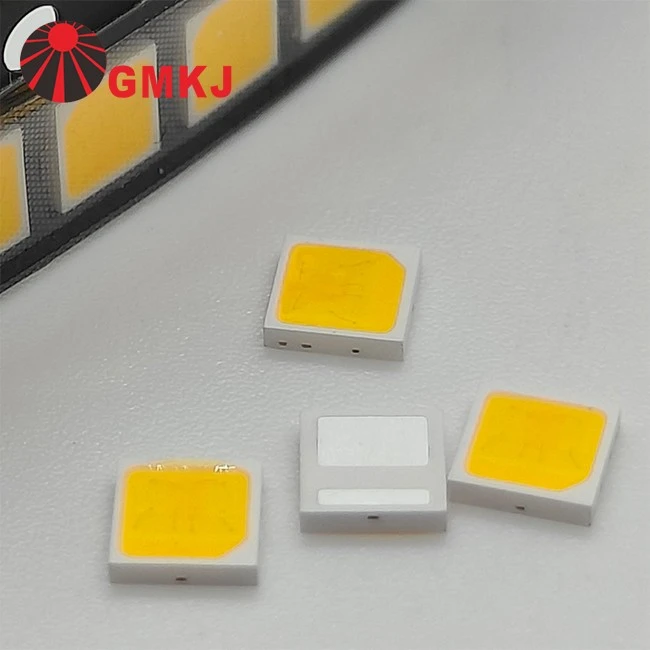

Imagine cu LED SMD de înaltă tensiune 1,5 W 9 V EMC 3030:

Dimensiuni LED de înaltă tensiune 1,5 W 9 V EMC 3030 SMD:



Specificații LED de înaltă tensiune 1,5 W 9 V EMC 3030 SMD:

Parametru	Simbol	Condiții	Min	Mediu	Max	Unități
Tensiune directă	VF	IF=150mA	8.8	--	9.4	V
Eficiența luminii		IF=150mA	160		180	Lm/W
Flux luminos	Φv	IF=150mA	220		240	lm
Temperatura de culoare	TVC	IF=150mA	--	4000	--	K
Toleranta de culoare		IF=150mA	--	--	5	SDCM
CRI	Ra	IF=150mA	80	--	--	--
Coeficientul de temperatură al tensiunii directe	∆VF/∆T	IF=150mA	−−	-2	−−	mV/grad
Curent invers	IR	VR=15V	−−	−−	10	μ A
Unghi de vizualizare	2Θ1/2	IF=150mA	−−	120	−−	Deg
