Termal - Separarea electrică Red 2020 Specificații LED SMD
| Numele produsului | Termic - Separarea electrică Red 2020 LED SMD |
| Numărul piesei | GD - 2020R620-1CC-S1D0P |
| Brand de jetoane | Chipuri de 40 mil. China Sanan |
| Intrare |
2.0-2.6VDC cu 700mA, max cu 1000mA |
| Intensitate luminoasă | 100-120lm la 700mA |
| Eficiența iluminatului | 80-100 LM/W. |
| Lungimea de undă/culoarea |
Culoare roșie lungime de undă dominantă: 620-630nm Lungime de undă maximă: 630-635nm |
| Putere | 3 watt |
| Material de pachet |
Aln Ceramic 2020 SMD PKG cu 3 tampoane, nu 2 tampoane Termic - Separarea electrică |
| Unghi de iluminare |
120 grade siliconice plate PKG |
| Brand și producător | GMLEDS, GMKJ |
| Garanție | 4 ani |
| Serviciul OEM |
1. Piese SKD disponibile; 2. Array LED personalizat cu dimensiunea de care aveți nevoie este OK aici. |

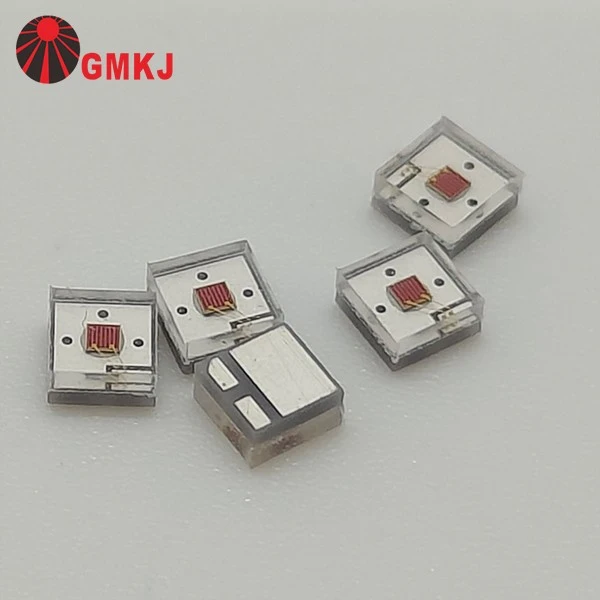

Termic - Separarea electrică Red 2020 LED SMDImagine
PCBA LED din aluminiu asamblat de GMKJ (desen PCB și BOM furnizate de clienții noștri)
Termal - Separarea electrică Red 2020 Dimensiune LED SMD
Termic - Separarea electrică Red 2020 LED SMDSpecificații electrice
|
Parametru |
Simbol |
Condiții |
Min |
AVG. |
Max |
Unități |
|
Tensiune înainte |
VF |
IF=700 MA |
2.20 |
-- |
2.60 |
V |
|
Flux luminos |
Φv |
IF=700 MA |
100 |
-- |
120 |
LM |
|
Lungime de undă dominantă |
λd |
IF=700 MA |
620 |
-- |
630 |
nm |
|
Curent invers |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Unghiul de vizualizare |
2Θ1/2 |
IF=700 MA |
−− |
120 |
−− |
Deg |
|
Joncțiune de rezistență termică la bord |
RΘJ-B |
IF=700 MA |
-- |
2 |
-- |
grad /w |
Care este AdvTange pentru termic - pachetul LED de separare electrică Comparați PKG -ul obișnuit?
Avantajele termice - Pachet LED de separare electrică vs. pachet regulat
O disipare mai bună a căldurii
Calea termică (căldură) și calea electrică (curent) sunt separate.
Căldura curge direct de la cip la PCB/MCPCB fără interferențe de pe plăcuțele electrice.
Rezultat:Temperatură mai scăzută a joncțiunii, fiabilitate mai mare, durată de viață mai lungă.
Manipulare mai mare a puterii
Deoarece căldura este gestionată mai eficient, LED -ul poate funcționa în siguranță lacurenți mai mari și densitate mai mare de putere.
Pachetele obișnuite limitează adesea curentul de acționare din cauza conducerii slabe de căldură.
Izolare / siguranță electrică îmbunătățită
Niciun risc de circuit scurt - între pad -ul termic și electrozi, deoarece sunt izolați.
Mai sigur pentru tensiune ridicată - sau aplicații speciale (de exemplu, UV, horticultură, auto).
Proiectare PCB simplificată
În pachetele obișnuite, marea placă termică este adesea legată de oricareAnodsauCatod, care obligă aspectul PCB să respecte anumite reguli.
Cu o separare electrică termică -, proiectanții pot dirija în mod liber tampoane electrice fără a fi constrânși de tamponul de căldură.
Rezultat:Mai multe designuri de matrice și modul flexibile.
Eficiență mai mare a sistemului
Rezistență termică mai mică → mai puțină energie irosită ca căldură.
Ieșire optică stabilă în timp (mai puțină degradare ușoară).
✅ În scurt:
A Termal - Pachet LED de separare electricăfurnizeazăO disipare a căldurii mai bună, o izolare electrică mai sigură, o fiabilitate mai mare și un design mai flexibil al PCBîn comparație cu pachetele obișnuite.
|
Termic - LED de separare electrică, are 3 plăcuțe: Anod, catod și tampon de disipare a căldurii Garnitura de disipare a căldurii este izolată de anodul și tamponul de electricitate catodică. |
LED -uri obișnuite doar cu 2 tampoane: Un pad pentru anod și altul |
 |
 |
Termal - Separarea electrică Red 2020 Aplicații LED SMD
Termal - Separarea electrică Red 2020 Aplicații LED SMD
Pachet 2020(2,0mm × 2,0mm) este un LED -ul compact MID - LED de putere utilizat pe scară largă acolo unde sunt importante dimensiuni mici și luminozitate ridicată.
Lumini de afișare și indicator
Indicatori de stare în electronice de consum (televizoare, routere, aparate).
Lumini de semnal în echipamente industriale.
Iluminare auto
Indicatori de bord, comutatoare, iluminare a simbolurilor.
Accent și iluminare ambientală în vehicule.
Medical și instrumentație
Lumini indicatoare în echipamente medicale.
Senzori optici care necesită emisie roșie (de exemplu, împerechere cu fotodiode).
Produse de consum
Jucării, purtabile, gadgeturi mici care au nevoie de sursă de lumină roșie compactă.
Agricultură / horticultură (suplimentară)
Red (esp . 620 - 660 nm) poate fi utilizat pentruLumini de creștere a plantelorÎn combinație cu LED -urile albastre, deși sunt de obicei mai mari pachetele de putere -.
